建筑电工看图纸技巧(建筑电工图纸入门基础知识)
时间 : 2022-03-10 09:42 浏览量 : 4

建筑电工图纸符号建筑电路图纸上MT代表什么!!

“MT”是穿电线管敷设的意思,它是英文“Runinelectricalmetallictubing”的缩写。

建筑电工看图纸技巧

20是什么意思建筑电工图纸上标PJ?建筑电工图纸上标PJ.3.6

施耐德的断路器,c型,4极就是带N相 ,额定电流20A的

如何看懂建筑电气系统图纸

FL 不知道是什么东西,从来没看到过这个标注。

BV铜芯线了,现在室内线缆一般都用铜芯的,室外的也绝大部分用铜芯的,原因一是相同线径载流量大,电缆截面小的话敷设比较方便,二是接头处铝芯的容易氧化,那样会造成接触不良打火,容易引发电气火灾,铜芯的好很多了。

所以呢电线一般就用BV的,电缆用YJV。

3X10+1X6线缆规格根据电流来的,电缆载流量算完折减系数后应该要大于该回路断路器的整定电流值。

WC,敷设方式要结合实际了。所接设备大部分靠近顶面那么线路敷设为顶面和墙面CC/WC,比如照明,同理比如插座安装一般0.3m,那么线路敷设为地面和墙面FC/WC。这样线可以少一点。

建筑电工看图纸技巧

如何看建筑电工系统图纸?

电工建设图纸,电工图纸有这几个看法

1.首先我们要先看图例!要学会符号代表的是什么!箱.开关.插座.[标高]!都在图例上能找到!在看要求施工实施。

2.系统图!进线箱和户箱分支用多粗线多大管.箱的尺寸!pvc代表塑料管sc代表铁管,比如[SC25_3乘10]那就是一个25铁管穿三个十平方线等等!还有公用箱分支线路!系统图上都有明确标志在那里取电源分支什么地方!一般都在集中表箱里取电源!在看看进线箱里分出几个回路有没有给别的设备用电源的要是有也看看用多粗线和管。

3.平面图!看看户箱分支出来的线路怎么走。

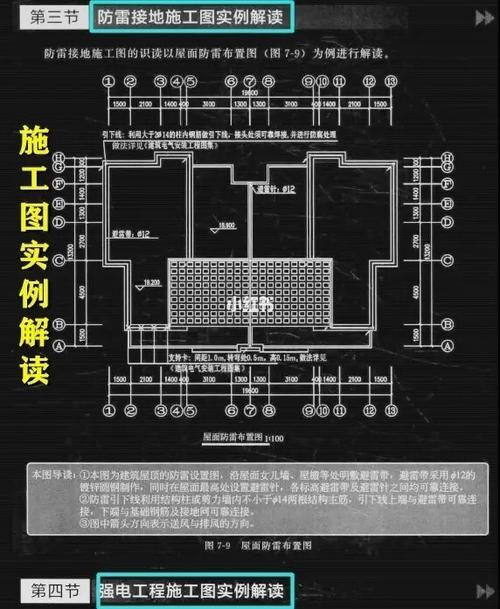

4.要看接地连接方法和防雷连接的要求!

这张图是建筑水电安装平面图:

1、一根电线管里需要穿几根线,图纸上标的都有。

2、两根线穿一根管是不标的。

3、穿三根线的就在管子上标///(三个斜杠)4根线的就标4个斜杠。比如下开关的管子要穿3根线,就在管子上标3斜杠///。

从左到右分析如下:

左边3个日光灯,下开关的是4根线,一根火线,3根日光灯控制线。零线在灯头盒公用。3个灯是一个开关控制一个灯,/旁边4就表示4根线,两零线两灯线,穿3根线,零线公用,

中间一根管子,是从隔壁房间里引过来的电源,这根管子穿2根线,也就是电源线。

办公室4个日光灯,从图上看,门边上的开关是个单开的,也就是说这4个灯是一个开关控制。管子上/上写个4,表示是要穿4根线,这个是错的。最多穿3根,一路电源和一根日光灯的控制线,零线公用。可以自己确定。

另外一间办公室,里面是配电箱,电源是从门边的开关盒里引上去的,4个日光灯一个开关控制。建议两间办公室两个日光灯做一个开关控制就可以。要从开关盒引4根线,到灯头。一火一零两根灯线。这个图也是错的。

办公室到值班室这根管子管穿两根线,一路电源,

值班室4个日光灯,图纸上要求一个开关控制,可以把它改成一个开关控制两个灯。下开关的管子穿3根线,如果4个灯要分别控制,就穿5根线。看建筑施工图的步骤

。建筑施工图的组成部分

结构设计第一步就是看懂建筑施工图,

建筑专业是整个建筑物设计的龙头,

没有建筑设计

其他专业也就谈不上设计了,

所以看懂建筑施工图就显得格外重要。

大体上建筑施工图包

括以下部分:图纸目录,门窗表,建筑设计总说明,一层

屋顶的平面图,正立面图,背

立面图,东立面图,西立面图,剖面图(视情况,有多个),节点大样图及门窗大样图,

楼梯大样图

(视功能可能有多个楼梯及电梯)

作为一个结构设计师必须认真严谨的把建

筑图理一遍,

不懂的地方需要向建筑及建筑图上涉及的其他专业请建,

要做到绝对明了建

筑的设计构思和意图。

。图纸目录及门窗表

图纸目录是了解整个建筑设计整体情况的目录,

从其中可以明了图纸数量及出图大小和工

程号还有建筑单位及整个建筑物的主要功能,

如果图纸目录与实际图纸有出入,

筑核对情况。

门窗表相信大家不会陌生,

就是门窗编号以及门窗尺寸及做法,

这对大家在

结构中计算荷载是必不可少的。

。建筑设计总说明

建筑设计总说明对结构设计是非常重要的,

因为建筑设计总说明中会提到很多做法及许多

结构设计中要使用的数据,

建筑物所处位置

(结构中用以确定设防列度及风载雪载)

(用以计算基础大小及埋深桩顶标高等,

没有黄海标高,

施工中根本无法施工)

墙体做法地面做法楼面做法

等等做法(用以确定各部分荷载),总之看建筑设计说明

时不能草率,这是结构设计正确与否非常重要的一个环节。

。建筑平面图

建筑平面图就比较直观了,

主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯

位置等。而一层平面图在进行上部结构建模中是不需要的(有架空层及地下室等除外),

建筑工程申请认证!

财富值双倍检索优先专属展现同行交流

一层平面图是在做基础时使用,

至于如何真正的做结构设计本文不详述,

这里只讲如何看

建筑施工图。

作为结构设计师在看平面图的同时,

需要考虑建筑的柱网布置是否合理,

当之处应该讲出理由说服建筑修改,

通常不影响建筑功能及使用效果上的修改,

会同意修改的,如果建筑不改那就只有哭哭再看图

人家是老大,没办法的

),看建筑

了解了各部分建筑功能,

基本上结构上的活荷载取值心中就大致有值了,

柱网及墙体门窗的布置,

柱截面大小梁高以及梁的布置也差不多有数了,

反正有墙的下面

一定有梁,除非是甲方自理的隔断,轻质墙也最好是立在梁上

值得一提的是,注意看屋

面平面图,通常现代建筑为了外立面的效果,都有层面构架,通常都比较复杂,需要仔细

的理解建筑的构思必要的时候咨询建筑或索要效果图,

力求使自己明白整个构架的三维形

成是什么样子的,

这样才不会出错

层面是结构找坡还是建筑找坡也需要了解清楚

。建筑立面图

建筑立面图,是对建筑立面的描述,主要是外观上的效果,提供给结构师的信息,主要就

是门窗在立面上的标高布置及立面布置以及立面装饰材料及凹凸变化。

通常有线的地方就

是有面的变化,再就是层高等等信息,这也是对结构荷载的取定起作用的数据。

。建筑剖面图

建筑部面图的作用是对无法在平面图及立面图表述清楚的局部剖切以表述清建筑设计师

对建筑物内部的处理,

结构工程师能够在剖面图中得到更为准确的层高信息及局部地方的

高低变化,剖面信息直接决定了剖切处梁相对于楼面标高的下沉或抬起,又或是错层梁,

或有夹层梁,

同时对窗顶是框架梁充当过梁还是需要另设过梁有一个清晰的概念。

。节点大样图及门窗大样

建筑师为了更为清晰的表述建筑物的各部分做法,以便于施工人员了解自己的设计意图,

需要对构造复杂的结点绘制大样以说明详细做法,

不仅要通过结点图更一步了解建筑师的

更要分析结点画法是否合理,

能否在结构上实现,

然后通过计算验算各构件尺寸是

配出钢筋。

有些结点是不需要结构师配筋的但结构师也需要确定该结点能

否在整个结构中实现。

门窗大样对于结构师作用不是太大,

但个别特别的门窗,

绘制立面上的过梁布置图,以便于施工人员对此种造形特殊的门窗过梁有一个确定的做

法,避免发生施工人员理解上的错误。

。楼梯大样图

楼梯是每一个多层建筑必不可少的部分,

也是非常重要的一个部分,

楼梯大样又分为楼梯

各层平面及楼梯剖面图,

结构师也需要仔细分析楼梯各部分的构成,

是否能够构成一个整

在进行楼梯计算的时候,

楼梯大样图就是唯一的依据,

所有的计算数据都是取得之楼

梯大样图,

所以在看楼梯大样图时也必须将梯梁,

梯板厚度及楼梯结构形式考虑清晰。

梯可是要写计算书的哦,怎么写看看教科书吧

基本上将建筑图看懂了以后,

荷载的取定也就不会出错了,

梁高也不会出现大问题,

构思也就出来了,轻轻松松建好模调调柱子就可以计算然后画施工图了

如果不看懂建

筑图也许只是一两个小地方,

严重的后果也是所有的工作全部重做,

白白浪费很多的精力

和时间。一般是先看设计说明,了解设计是怎么设计的,有几个系统,系统图上看有几个进户总箱,再看看分箱,总箱的出线回路是分箱,分箱的进线是上级的箱的出线,对照起来就能看得懂了。一、电气图定义:用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。广义地说表明两个或两个以上变量之间关系的曲线,用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系,或者用以提供工作参数的表格、文字等,也属于电气图之列。

二、电气图分类:1、系统图或框图:用符号或带注释的框,概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。2、电路图:用图形符号并按工作顺序排列,详细表示电路、设备或成套装置的全部组成和连接关系,而不考虑其实际位置的一种简图。目的是便于详细理解作用原理、分析和计算电路特性。3、功能图:表示理论的或理想的电路而不涉及实现方法的一种图,其用途是提供绘制电路图或其他有关图的依据。4、逻辑图:主要用二进制逻辑(与、或、异或等)单元图形符号绘制的一种简图,其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。5、功能表图:表示控制系统的作用和状态的一种图。6、等效电路图:表示理论的或理想的元件(如r、l、c)及其连接关系的一种功能图。7、程序图:详细表示程序单元和程序片及其互连关系的一种简图。8、设备元件表:把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。9、端子功能图:表示功能单元全部外接端子,并用功能图、表图或文字表示其内部功能的一种简图。10、接线图或接线表:表示成套装置、设备或装置的连接关系,用以进行接线和检查的一种简图或表格。⑴单元接线图或单元接线表:表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。(结构单元指在各种情况下可独立运行的组件或某种组合体)⑵互连接线图或互连接线表:表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。(线缆接线图或接线表)⑶端子接线图或端子接线表:表示成套装置或设备的端子,以及接在端子上的外部接线(必要时包括内部接线)的一种接线图或接线表。⑷电费配置图或电费配置表:提供电缆两端位置,必要时还包括电费功能、特性和路径等信息的一种接线图或接线表。11、数据单:对特定项目给出详细信息的资料。12、简图或位置图:表示成套装置、设备或装置中各个项目的位置的一种简图或一咱图叫位置图。指用图形符号绘制的图,用来表示一个区域或一个建筑物内成套电气装置中的元件位置和连接布线。

三、电气图的特点:1、电气图的作用:阐述电的工作原理,描述产品的构成和功能,提供装接和使用信息的重要工具和手段。2、简图是电气图的主要表达方式,是用图形符号、带注释的围框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。3、元件和连接线是电气图的主要表达内容⑴一个电路通常由电源、开关设备、用电设备和连接线四个部分组成,如果将电源设备、开关设备和用电设备看成元件,则电路由元件与连接线组成,或者说各种元件按照一定的次序用连接线起来就构成一个电路。⑵元件和连接线的表示方法①元件用于电路图中时有集中表示法、分开表示法、半集中表示法。②元件用于布局图中时有位置布局法和功能布局法。③连接线用于电路图中时有单线表示法和多线表示法。④连接线用于接线图及其他图中时有连续线表示法和中断线表示法。4、图形符号、文字符号(或项目代号)是电气图的主要组成部分。一个电气系统或一种电气装置同各种元器件组成,在主要以简图形式表达的电气图中,无论是表示构成,表示功能,还是表示电气接线等等,通常用简单的图形符号表示。5、对能量流、信息流、逻辑流、功能流的不同描述构成了电气图的多样性。一个电气系统中,各种电气设备和装置之间,从不同角度、不同侧面存在着不同的关系。⑴能量流--电能的流向和传递。⑵信息流--信号的流向和传递。⑶逻辑流--相互间的逻辑关系。⑷功能流--相互间的功能关系。

四、电气图用图形符号:1、图形符号的含义:用于图样或其他文件以表示一个设备或概念的图形、标记或字符。或图形符号是通过书写、绘制、印刷或其他方法产生的可视图形,是一种以简明易懂的方式来传递一种信息,表示一个实物或概念,并可提供有关条件、相关性及动作信息的工业语言。2、图形符号由一般符号、符号要素、限定符号等组成。⑴、一般符号:表示一类产品或此类产品牲的一种通常很简单的符号。⑵、符号要素:它具有确定意义的简单图形,必须同其他图形组合以构成一个设备或概念的完整符号。⑶、限定符号:用以提供附加信息的一种加在其他符号上的符号。它一般不能单独使用,但一般符号有时也可用作限定符号。限定符号的类型:①、电流和电压的种类:如交、直流电,交流电中频率的范围,直流电正、负极,中性线、中性线等。②、可变性:可变性分为内在的和非内在的。内在的可变性指可变量决定于器件自身的性质,如压敏电阻的阻值随电压而变化。非内在的可变性指可变量由外部器件控制的,如滑线电阻器的阻值是借外部手段来调节的。③、力和运动的方向:用实心箭头符号表示力和运动的方向。④、流动方向:用开口箭头符号表示能量、信号的流动方向。⑤、特性量的动作相关性:它是指设备、元件与速写值或正常值等相比较的动作特性,通常的限定符号是>、
